Калорифер: что это такое, виды и расчёт мощности простыми словами

Слово «калорифер» звучит как термин из советского учебника, но за ним стоит самый массовый класс оборудования для обогрева больших помещений и приточной вентиляции. Разбираем простыми словами, что такое калорифер, чем он отличается от привычного тепловентилятора, какие бывают виды и как посчитать нужную мощность, не утонув в формулах.

Что такое калорифер простыми словами

Калорифер - это теплообменник для нагрева воздуха: пакет трубок с оребрением, через который проходит воздушный поток. По трубкам циркулирует горячая вода, пар или работает электрический нагреватель - воздух, проходя между рёбрами, забирает тепло и уходит в помещение или воздуховод.

А теперь главный секрет терминологии: рециркуляционный калорифер с вентилятором, который греет воздух внутри помещения, - это и есть тепловентилятор водяной, просто названный по-инженерному. Разница не в устройстве, а в задаче: калорифером чаще называют секцию нагрева в составе вентиляции, тепловентилятором - самостоятельный прибор на стене или под потолком цеха. Начинка у обоих одна: медно-алюминиевый или биметаллический теплообменник и вентилятор.

Виды калориферов по теплоносителю

1. Водяные - основной тип. Работают от котельной или теплосети, температура теплоносителя до 150°C, давление до 16 бар. Самые дешёвые в эксплуатации: электричество тратится только на вентилятор.
2. Паровые - для предприятий, где есть технологический пар. Конструктивно похожи на водяные, но рассчитаны на более высокие температуры и требования безопасности.
3. Электрические - ТЭНы вместо трубок с водой. Ставятся там, где нет теплоносителя: небольшие приточные установки, временные объекты. Плата за автономность - счёт за электричество: киловатт тепла здесь равен киловатту из розетки.

Приточные и рециркуляционные: две разные работы

По месту в системе калориферы делятся на два класса, и путать их при подборе нельзя.

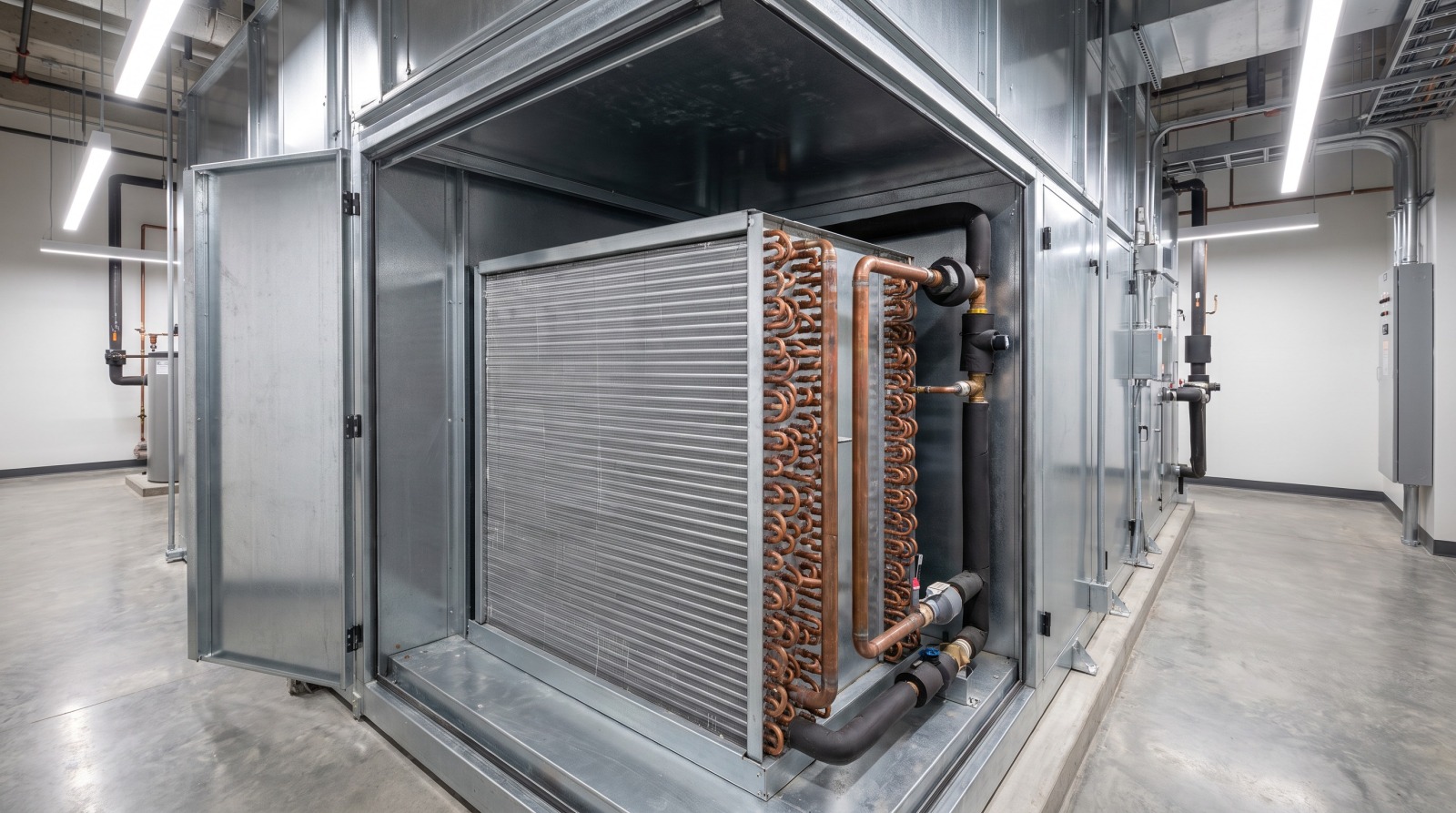

• Приточный калорифер стоит в вентиляционной установке и греет уличный воздух: зимой ему приходится поднимать температуру потока с -25 до +18°C. Работает в самых жёстких условиях - главный риск здесь разморозка, поэтому обязательна автоматика защиты (датчик обратки, прогрев перед пуском).

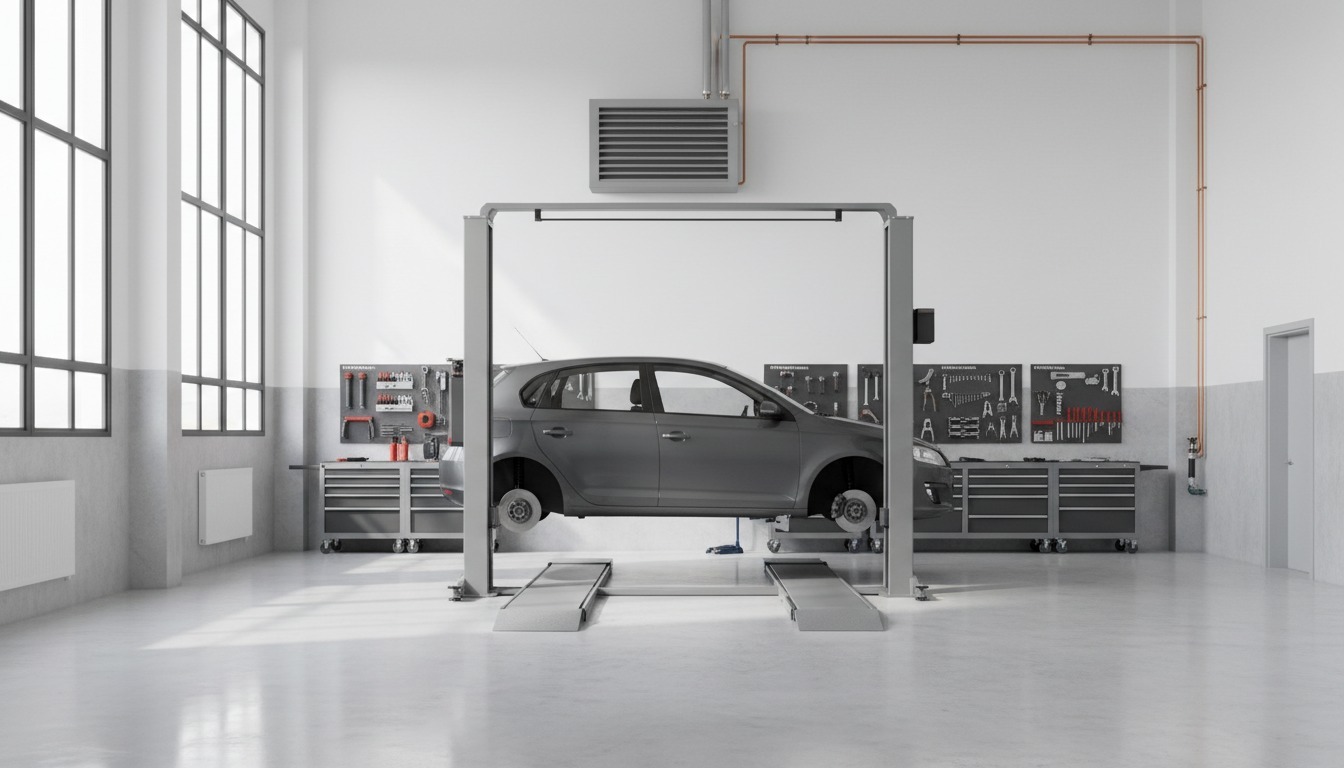

• Рециркуляционный калорифер гоняет по кругу воздух помещения и догревает его на 10-20 градусов. Это и есть настенные и потолочные тепловентиляторы складов, цехов, автосервисов и теплиц.

Устройство: от чего зависит мощность

Сердце любого калорифера - оребрённый теплообменник. На мощность влияют три вещи:

• Рядность - количество рядов трубок по ходу воздуха (1-4). Больше рядов - больше теплосъём, но выше сопротивление потоку: у трёхрядных моделей дальность струи заметно короче, чем у однорядных при том же вентиляторе.
• Материал - стандарт для воды: медные трубки с алюминиевыми ламелями. Для агрессивных сред (животноводство, мойки) выпускаются версии с защитным эпоксидным покрытием.
• Температура воды - паспортная мощность указывается для графика 90/70 или 95/70°C. При реальных 80/60 прибор выдаёт около двух третей паспорта, при 60/40 - примерно половину. Это самая частая причина «калорифер не догревает».

Расчёт мощности калорифера

Для приточной вентиляции считается нагрев воздушного потока:

Q = 0,336 × L × (t внутр - t наружн), где Q - мощность в ваттах, L - расход воздуха в м³/ч, температуры - требуемая приточная и расчётная уличная.

Пример: приточка на 2000 м³/ч, зимний расчёт от -26 до +20°C: Q = 0,336 × 2000 × 46 = 30 912 Вт, то есть калорифер нужен примерно на 31 кВт - и обязательно с запасом на реальный температурный график воды.

Для рециркуляционного обогрева помещения работает объёмная формула Q = (V × ΔT × K) / 860, где V - объём помещения, ΔT - разница внутренней и уличной температур, K - коэффициент теплопотерь от 0,6 (утеплённое здание) до 4 (металлический ангар).

Ориентир по подбору высоты установки: до 3 метров потолка хватает естественной конвекции обычных приборов, от 3 до 6 метров нужна принудительная подача, выше 6 метров - потолочные модели с направленной струёй или комбинированные схемы.

Установка и обвязка: коротко о главном

1. Подключение только по двухтрубной схеме, каждый прибор - параллельно.
2. Перед теплообменником - сетчатый фильтр, в верхней точке - воздухоотводчик.
3. Узел регулирования с трёхходовым клапаном - для плавного управления и защиты от замерзания.
4. Гибкие подводки из нержавеющей стали снимают вибрацию вентилятора с магистрали.
5. Для приточных установок автоматика защиты от разморозки обязательна: замёрзшая вода разрывает медные трубки, и это негарантийный случай.

Рециркуляционные водяные калориферы для отопления помещений - тепловентиляторы TV и TVN - выпускаются мощностью от единиц до десятков киловатт; актуальные типоразмеры и цены удобно смотреть на techno-official.ru. Приточные секции обычно подбирают вместе с вентустановкой по проекту вентиляции.

Обслуживание: три правила на 20 лет службы

• Продувать оребрение сжатым воздухом минимум раз в сезон, в пыльных цехах - ежеквартально: слой пыли снижает теплоотдачу на 15-20%.
• Чистить сетчатый фильтр обвязки - забитый грязевик «душит» расход воды и мощность.
• На зиму в неотапливаемых объектах - сливать воду или заправлять систему пропиленгликолем, чтобы исключить разморозку.

Как выбрать: чек-лист

1. Определите задачу: нагрев притока (секция в вентустановку) или обогрев помещения (рециркуляционный тепловентилятор).
2. Посчитайте мощность по формуле для вашего случая и добавьте 20-30% запаса на ворота, остекление и северную сторону.
3. Уточните температурный график котельной и пересчитайте паспортную мощность под него.
4. Проверьте рядность и дальность струи под высоту монтажа.
5. Для влажных и агрессивных сред берите исполнение с защитой (покрытие теплообменника, класс IP по условиям).

Калорифер - оборудование без магии: это теплообменник, вентилятор и правильная обвязка. Если мощность посчитана под реальную температуру воды, а защита от замерзания предусмотрена проектом, прибор десятилетиями делает свою работу тихо и незаметно - что и требуется от хорошей инженерии.
